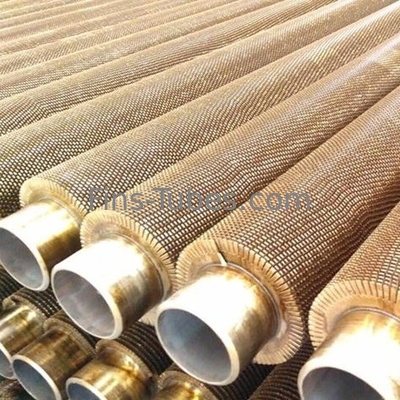

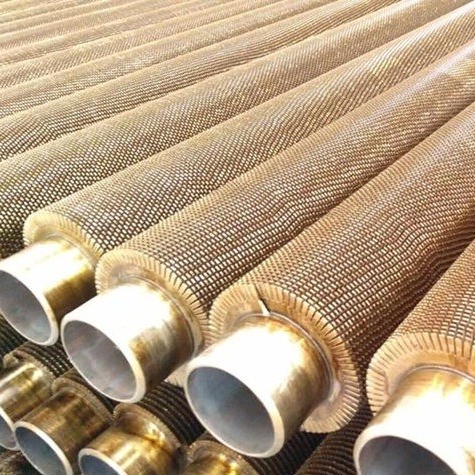

SMLS 長さ帯の羽根管
縦翼管の燃やされたタンクヒーター,SA210 GR A1/C SMLS炭素鋼ボイラーチューブ
標準:ASTM A210/A210M (ASME SA210/SA210M)
中型炭素鋼のシームレスボイラーと超熱管
サイズ: (mm)
外側の寸法: 12.7mm-114.3mm
壁厚さ: 0.8mm-15mm
長さ: 5-25mm
記述:
製造過程:長長I/LまたはU形のフィンは,抵抗溶接またはフィラーマタル (スポット溶接) で溶接して,コア平面管に溶接されます.
1U 曲がり管と長長フィンのスロープコイルは,要求に応用できます.
2縦翼の種類: 片片形,標準Uの曲がった形,カット&トース,穴をあけた形など...
3羽根のチャネルは対称なペアでチューブに溶接され,羽根の高さ,羽根の数,羽根厚さを指定することができます.
4フィンズはOD管またはNB管の両方に適用できます.
応用:
安全端,ボルト,サポートチューブ,スーパーヒーターを含む. 壁厚さ最小のシームレス中型炭素鋼管
化学的要件:
|
標準 |
グレード |
化学組成 |
|||||||||
|
C について |
そうだ |
ミニ |
P |
S |
C.C. |
モー |
クー |
ニ |
V |
||
|
ASTM A210 |
A-1 |
≤0.27 |
≥0.10 |
≤0.93 |
≤0.035 |
≤0.035 |
|
|
|
|
|
|
C について |
≤0.35 |
≥0.10 |
0.291.06 |
≤0.035 |
≤0.035 |
|
|
|
|
|
|
メカニカルプロパティ
|
グレード |
収力強度 (Mpa) |
張力強度 (Mpa) |
伸縮 (%) |
|
A-1 |
≥255 |
≥415 |
30 |
|
C について |
≥275 |
≥485 |
30 |
壁の厚さの許容度
|
ASME SA-210 |
過剰摂取 |
WT |
WT 許容性 |
|
<=38.1 |
/ |
+20%,-0% |
|
|
>381 |
/ |
+20%,-0%
|
|
製品詳細 |
|
|
材料: |
炭素鋼,合金鋼,耐熱鋼 |
|
管の詳細: |
トューブオーダーダース 19mm |
|
管の長さ 最大18メートル |
|
|
フリン数: 1 行あたり 2/ 4/ 8/ 16/ 18/ 32/ 36 枚 |
|
|
羽の数: 16/20/24/32/40 |
|
|
生産能力: |
日々の生産能力は500mまで |
|
フィンタイプ: |
Uフィンを穴を開け 曲がり... |
競争力
1他の普通の溶接ヘリカルフィンチューブよりも長い使用寿命.
2より安全で エネルギーを節約できます
3粘着性のある液体の熱伝達の速度を増加させる.
4穴が開いたフィンのタイプは,フィンのチャネルから液体の排水が問題になるたびに使用されます.
5縦のフィンのチューブは水平の交換器で広く使用されています.
