| Brand Name: | Dellok Yonghui |
| Model Number: | 突き出されたひれ付き管 |
| MOQ: | 1本 |
| 価格: | $10 ≥1 Piece/Pieces |
| Delivery Time: | 1〜3週間 |
| Payment Terms: | T/T,L/C,D/A,D/P,ウェスタンユニオン,マネーグラム |

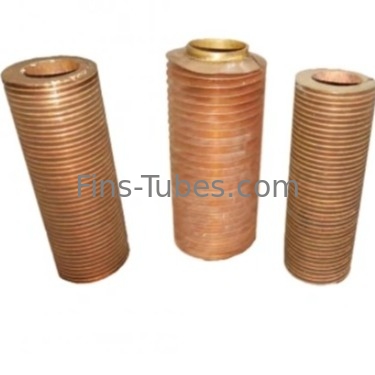

DELLOK ASME 銅・アルミニウム エクストルーデッド フィンの熱冷却器 フィンのチューブ
わたしたち に つい て
DELLOK (YONGHUI放射管製造株式会社) は,2002年に設立され,中国の江蘇に位置しています.現在,同社は6600万元を固定資産として保有している.200人以上の従業員と33人の技術スタッフ. 我々は4アルミニウム加工生産ライン,年間加工能力が20,000トン以上;そして,私たちは5つのチューブ描画生産ラインを持っています製造ラインは47本で,アメリカから輸入された1本で,年間生産能力は1200万m2です.品質は 永遠の追求のテーマです 生産ワークショップ 細心の作業標準化管理システムと体系的な品質保証は,Dellok (YONGHUI) の最高の品質へのコミットメントです.品質管理は,最終プロセスの検出だけではありません生産プロセス全体を通して 私たちは品質管理と保証システムを導入します パイプの各バッチはサンプルとテストされます記録は最終製品の品質保証として保管されます.
製品説明:
標準級のアルミや銅で作られ,提供されたアルミニウムフィンのチューブ暖房装置や熱交換装置の欠かせない部品として広く使用されています.これらの管のフィンの חלקのスムーズな設計により,清掃プロセスが簡素化されています.その 羽 の 溶解 面 の 仕上げ は 腐食 に 対し て 完璧な 壁 と なり ますこれらのフィンのチューブは熱ショックから完全に保護され,必要な熱伝送表面を有し,機械的なショックに耐えることができ,優れた熱性能を提供します.防腐設計を備えた圧力が高く,高温,腐食に易い環境,高圧に耐える.
エクストルーズド・フィン・チューブ 製造プロセス:
翼は,円滑な厚壁の空白管からコア管の上に滑らかに冷たくロールされる.三つのマルチスピンドルディスクパックが空白管を螺旋型高い翼に押し出します.
この過程では,空洞な空白管の内径が小さくされ,同時にコア管に圧迫され,機械的に固い接合体が生成されます.
フィン材料:アルミ/銅
核管材料:炭素鋼/炭素/合金鋼/不?? 鋼/ニッケル合金/銅/銅合金/チタン
100%のフィンをチューブ結合で 卓越した効率と長寿を保証します
基礎管の腐食保護が優れている
高圧水噴射で 簡単に掃除できます 羽を変形させずに
外部のカーブが連続しているため,チューブとフィンの間に電磁腐食はありません.
外部と内部の管の結合により,熱圧によるアルミとの接触喪失の危険性がなくなり,フィンは振動に耐える.
装置の寿命においてより高い熱伝送性能
エクストルーデッド・フィンネッド・チューブは,通常,325°Cまで温度を持つアプリケーションで使用されます.
アルミチューブP属性:
最大 作業温度: 300 °C
大気の腐食耐性:OK
メカニカル 抵抗: 劣る
フィン材料:銅,アルミ
ベースチューブの材料:利用可能な材料,例えば炭素鋼チューブ,A179,A192,A210,ステンレスチューブ,A269/A213 T5 T11 T22 304 316
アルミニウム製 突出管 申請:
空気冷却機,空気予熱機,充電空気冷却機,コンデンサ,蒸発機,流体冷却機,ガス冷却機,オイル冷却機,ラジエーター,冷却機,蒸気から空気熱交換器などなど
| 製品仕様 | ||
| トューブオーダーダース | 10~51 (ミリ) | 0.4~2 |
| 管の壁 | 1.65~3.0 (mm) | 0.065~0.118 |
| 管の長さ | ≤18,500 (ミリ) | ≤60.7フィート |
| フィン ザック | 0.3~1.2 (mm) | 0.012~0.047 |
| 羽根の高さ | 5~16 (mm) | 0.2~0.63 |
| フィンピッチ | 100~555 (ミリ) | 3~14 FPI |
| フィンタイプ | エクストルーデッド | |
| 材料の組み合わせ | ||
| フィン素材 | アルミ (最も一般的なグレード: | |
| アールー1100アルー1060アルウ.6063) | ||
| 銅 | ||
| 管材 | C.S. (最も一般的なグレード:A179,A192,SA210 GrA1/C,A106 Gr B) | |
| S.S. (最も一般的なグレード: TP304, 316, 321, 347,A789) | ||
| 銅 (最も一般的なグレード: | ||
| UNS1220014200,70600,CuNi70/30,CuNi90/10) | ||
| チタン (最も一般的なグレード:B338) | ||
| Gr2) | ||
| 適用された温度 | 300°C | |
| サービス 種類 | 中気温,大気中の腐食性環境 | |
フィンタイプ:外押ししたフィンチューブ
管材:銅,銅ニッケル,ステンレス鋼,チタンなど
フィン材料:銅,アルミ
アルミニウム製の圧縮されたフィニング管 (アルミニウム管で覆われたベースチューブ) (ベースチューブは炭素鋼,ステンレス鋼,銅でできることがあります)フリンベースとチューブの外壁がよく合っている熱伝達係数と熱伝送性能が高い.
アルミ製の圧縮式フィニング管,またアルミ管で覆われたベースチューブを用い"統合フィニング管"とも呼ばれる.ベースチューブは炭素鋼,ステンレス鋼,機械による挤出による銅管のフィンを形成し,フィンのベースと管の外壁が密接にフィットしているため,このフィンの管制御は,高い熱伝達係数と熱伝達性能を持つフィンの管を作ることができます.エクストルーズド・フィン・チューブ鉄,銅,アルミのチューブから複合ローリングで作れる. 結合が密く,熱抵抗が低く,熱伝達性能が良く,強度が高い,流量損失が少ないという利点がある.耐腐食性能が高い長期間の熱冷の労働条件下での変形に容易ではない,長い労働寿命など.
よくある質問
1フィン・チューブとは?
フィンチューブ (フィンチューブ) とは,外面を囲む小さなフィンを持つチューブである.これらのフィンツはフィルターとして機能し,チューブ内の材料から外空間へ熱を転送するメカニズムである.フィンチューブ は,熱い 液体 から 熱い 液体 に 熱 を 管 の 壁 を 通し て 送る 必要 が ある 用途 に 用い られ ますこの熱伝達の速度は3つの要因に依存します.
2つの液体間の温度差です
各流体と管壁の間の熱伝達係数
液体が被曝する表面面積.
2羽根管の熱交換器はどこで使われますか?
羽根管式熱交換機は,通常,空気,水,石油,ガスなどの流体を冷やしたり熱したりするために空気を使用するか,廃棄熱を吸収または回収するために使用することができます.これらの熱交換器は,石油とガスを含む幅広い産業で使用できます.発電,海事, HVAC&R
3エクストルーデッドフィンチューブとは?
エクストルーデッドフィニングチューブは,アルミ表面が冷たいプラスチック変形によってフィニングされている二金属管です.シングルメタルチューブ (モノメタルフィンのチューブとも呼ばれる) とバイメタルチューブ (複合型挤出フィンのチューブ) .
4なぜアルミがフィンの材料として推奨されるのか?
耐腐蝕性,形状性,高熱伝導性により,アルミニウムはこれらの交換器の建設に理想的な材料となります.典型的な溶接式熱交換器 (ラジエーターまたは冷却器) は,フィンを含む管,サイドプレート,ヘッダープレート
