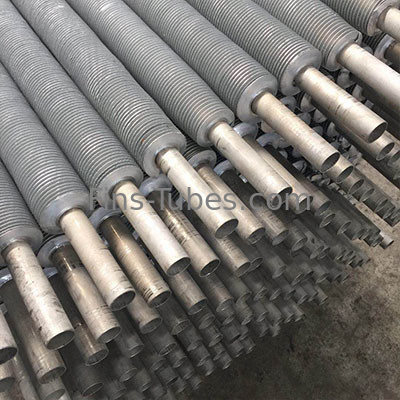

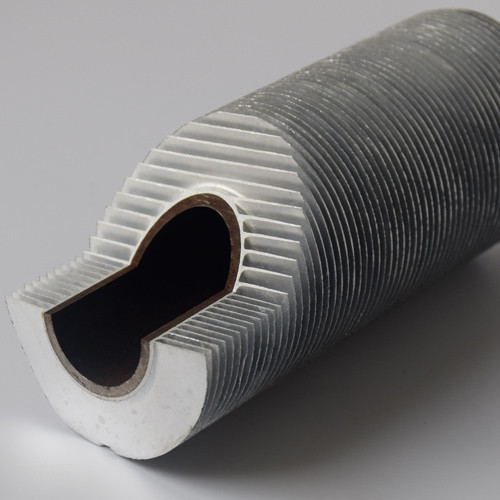

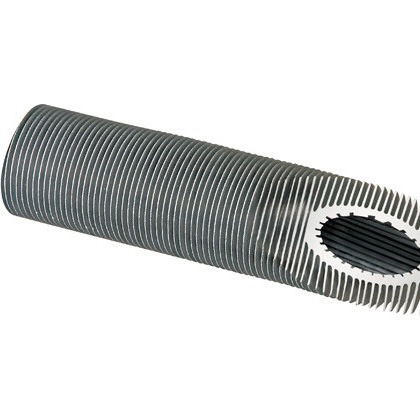

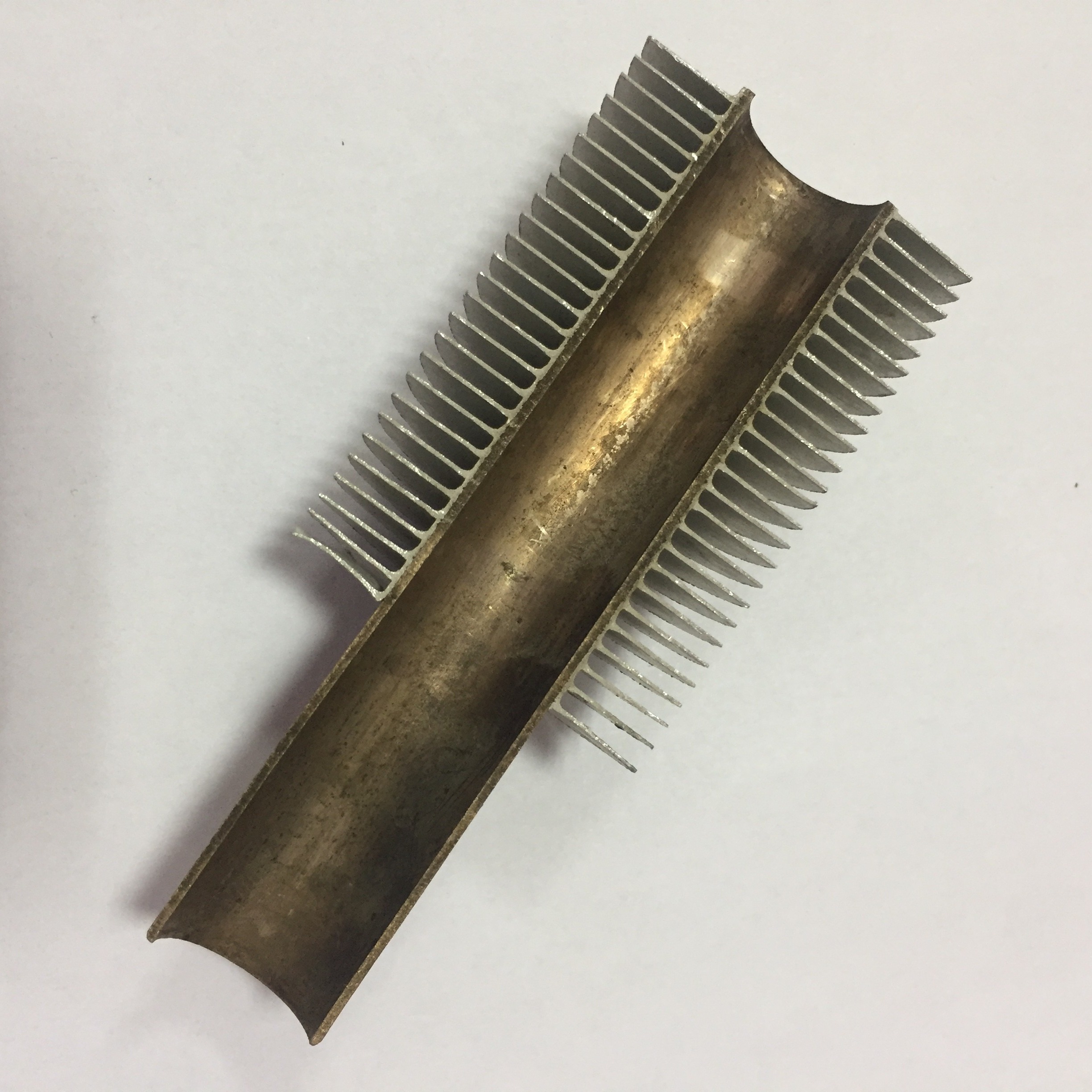

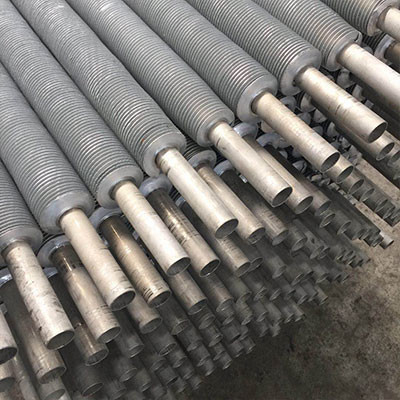

冷引熱交換器 A179 炭素鋼シームレスチューブ
|
一般的なHF溶接生産能力 |
HF 溶接フィンのチューブの一般仕様 |
|
溶接設備: 4台のフィンニングマシン 日産能力は最大40トン HFW フィンタイプ: 固体平面と歯ぎしりとした. |
トューブオーダーダース 19mm 管の長さ 最大18メートル フィンの高さ: 最大32mm フィン厚さ:0.8mm分 フィンピッチ: 固いフィンで4mm,尖ったフィンで3.3mm |
紹介:
高周波耐性 溶接式螺旋鋼フィンチューブは,ボイラー煙ガスからの廃棄熱の回収に広く使用されています.フィンストライプは,連続して溶接され,スリリングした裸管に螺旋回り高周波抵抗溶接技術を用いて結合します.これらはすべて,外側が赤酸化亜鉛リン酸塩素プライマーで,内側が水溶性錠剤形式の揮発性腐食抑制剤 (VCI) です.熱交換器,ボイラー,エコノマイザー,プレヒーター,クーラー,熱管,熱管,熱管,熱管,熱管,熱管,熱管,熱管,熱管,熱管,熱管,熱管,熱管など,暖房など....
固体平面と尖った螺旋型溶接鋼のペニン管の両方を製造します また,すべての螺旋型溶接管はペニン管の真ん中または端に曲がることができます.我々はそれをヘアピン管と呼びます.
チェック:
視力検査
フリンの未溶接部品,フリンが破損した後,銅汚染,破裂,包装など...
サイズチェック:
羽の高さ,羽の間隔,羽の傾き,羽の波紋,羽と羽のない部分の長さなど
曲がり点検
卵性,厚さ,面積の減少
管の終わり 完成:
ベーベル @ (30°~35°)
ベベル根の大きさ
0.5mm~1.5mm
仕様:
羽根とチューブ材料の組み合わせが可能です.
|
ポイント |
一般資料 |
人気ASTM材料 |
|
中核管の材料 |
炭素鋼,合金鋼,耐熱鋼 ステンレス鋼など |
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179, SA178,SA214,SA210-A1,SA210-C,TP304/304L/304H,TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91など
|
|
フィンズの材料 |
炭素鋼,合金鋼,耐熱鋼 ステンレス鋼など |
Q235-BF,08F,08AL,1Cr18Ni9Ti,0Cr13,1Cr13,0Cr18Ni9,09CrCuSb,CS,A1008-B,SPHC,SPCC,TP304/304L,TP316/316L,TP321/321Lなど |
尺寸データシート 我々は提供することができます.
|
固形螺旋型鋼のフィンのチューブ製造範囲 |
固いフィニックス (mm) |
歯ぎしりした羽 |
||
|
ミニ |
マックス |
ミニ |
マックス |
|
|
トューブ OD (mm) |
19 |
219 |
19 |
219 |
|
羽根の高さ (mm) |
8 |
26 |
8 |
32 |
|
フィン厚さ (mm) |
0.8 |
2.8 |
1 |
1.6 |
|
羽毛の密度 (mm) |
4 ((250FPM) |
20 |
3.3 ((303FPM) |
20 |
|
管の長さ (mm) |
N/A |
18000 |
N/A |
18000 |
|
追加供給範囲: (1) 2本のチューブを組み合わせるチューブスワージングプロセス (2) スペースリング (材料:鋼) が利用可能. (3) 片側には固い平らな羽目,もう片方は歯ぎしりのある羽目,同じチューブに2種類の羽目. |
||||
