| Brand Name: | DELLOK |
| Model Number: | HFW |
| MOQ: | N/A |
| 価格: | N/A |
| Delivery Time: | 順序のrecepitの1か月以内の元ワーク。 |
| Payment Terms: | L/C,T/T |

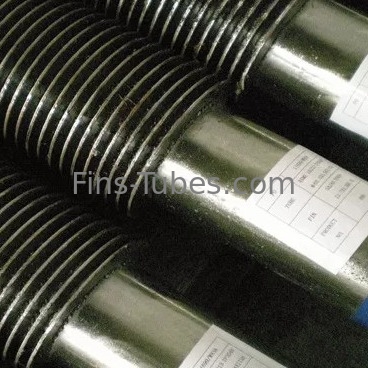

高周波抵抗性 SA213 T11 合金製の溶接フィンチューブ
|
製品詳細 |
|
|
材料: |
炭素鋼,合金鋼,耐熱鋼 |
|
管の詳細: |
トューブオーダーダース 19mm |
|
管の長さ 最大18メートル |
|
|
フィンの高さ: 最大32mm |
|
|
フィン厚さ:0.8mm分 |
|
|
フィンピッチ: 固いフィンで4mm,尖ったフィンで3.3mm |
|
|
生産能力: |
日産能力は最大40トン |
|
HFWフィン型: |
固い平坦で 尖った. |
SA213 T11 合金鋼管 + SS409 フィニング 高周波抵抗 溶接式熱管
詳細:
高周波耐性 溶接式螺旋鋼フィンチューブは,ボイラー煙ガスからの廃棄熱の回収に広く使用されています.
記述:
一般的な製造プロセス:
フリンストラップは 連続して 溶接され 渦巻き に 巻き込み 磨き上げ た 裸 の 管 に 接し,チューブ と フリンストラップ は 高周波 抵抗 溶接 技術 を 用い て 結合 さ れ ます.
固体平面と尖った螺旋型溶接鋼のペニン管の両方を製造します また,すべての螺旋型溶接管はペニン管の真ん中または端に曲がることができます.我々はそれをヘアピン管と呼びます.
熱交換器,ボイラー,エコノマイザー,プレヒーター,クーラー,熱パイプ,暖房など....
固体螺旋型溶接フィンチューブに関する追加サービス:
高周波溶接機出力電源: 200KWまたは300KW
The High Frequency Resistance Welded Spiral Fin Tube quality is assured by hydrostatic or pneumatic tests and tensile tests in order to verify the mechanical bonding between bare tube and fin materials.
受け入れ基準:高周波抵抗の溶接フィンズの寸法,許容量,テストのための国際基準,または顧客の配達条件 (TDC).
視力検査:未溶接のフィンパーツ,フィニング後のフィンダメージ,銅汚染,裂け目,包装など
尺寸チェック:フィニングの高さ,フィニング間隔,フィニング傾き,フィニング波紋,フィニング&非フィニング部分の長さなど...
曲がり点検:卵性,厚さ,面積減少
コーティング:外側には赤酸化亜鉛リン酸塩プライマー,内側には水溶性錠剤の揮発性腐食阻害剤 (VCI) が付いている.
フィンエンド仕上げ:ベーベル (30~35度)
配送条件: 管の端は四角切断され,穴がなく,内側が乾燥し,空気で吹いて清められ,外側は螺旋式溶接管の両端に塗装されています.乾燥剤は,大陸輸送のための各パッケージに入れます..
文書には,QAP,WPS,PQR&WPQ,原材料工場の証明書,検査と試験サンプルの結果,製造者の保証証明書が含まれます.
仕様:
羽根とチューブ材料の組み合わせが可能です.
|
ポイント |
一般資料 |
人気ASTM材料 |
|
中核管の材料 |
炭素鋼,合金鋼,耐熱鋼 |
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179,SA213 T11 合金 |
|
フィンズの材料 |
炭素鋼,合金鋼,耐熱鋼 |
Q235-BF,08F,08AL,1Cr18Ni9Ti,0Cr13,1Cr13,0Cr18Ni9,09CrCuSb,CS,A1008-B,SPHC,SPCC,TP304/304L,TP316/316L,TP321/321Lなど |
尺寸データシート 我々は提供することができます.
|
固形螺旋型鋼のフィンのチューブ製造範囲 |
固いフィニックス (mm) |
歯ぎしりした羽 |
||
|
ミニ |
マックス |
ミニ |
マックス |
|
|
トューブ OD (mm) |
19 |
219 |
19 |
219 |
|
羽根の高さ (mm) |
8 |
26 |
8 |
32 |
|
フィン厚さ (mm) |
0.8 |
2.8 |
1 |
1.6 |
|
羽毛の密度 (mm) |
4 ((250FPM) |
20 |
3.3 ((303FPM) |
20 |
|
管の長さ (mm) |
N/A |
18000 |
N/A |
18000 |
|
追加供給範囲: |
||||
競争力
4つのERW高周波溶接線を含む1万平方メートル以上のワークショップがあり,毎日約40トンの生産能力があります.
高周波溶接スピラル鋼管の品質保証計画. (2.1) 平面管とフィンの両方の原材料管理. (2.2) WPS,PQR&WPQとして報告のプロセス管理.製造前の溶接堆積効率試験破壊性のない試験,張力試験など (2.3) 報告書を含む最終検査検査 (視覚的・次元的検査など)
高周波抵抗溶接フィンチューブは,効率を達成するために最大表面面積に統合的に拡張されています.高周波溶接フィンチューブの熱伝達比は,他の平面チューブより約8~9倍高い.
熱接触抵抗と損失を排除する単一の統合ユニットです. 一般的にチューブ側温度800度までステンレス鋼のフィンのために; 低炭素鋼,最低温475°Cまで耐えるのが最も一般的な選択肢です.
