熱交換器 長さ 18000mm TP409 ステンレス鋼の四角管
10#, 20#, 16Mn, 20G, 12Cr1MoVG "Hフィン" ¥HHフィン"溶接式熱交換管
記述:

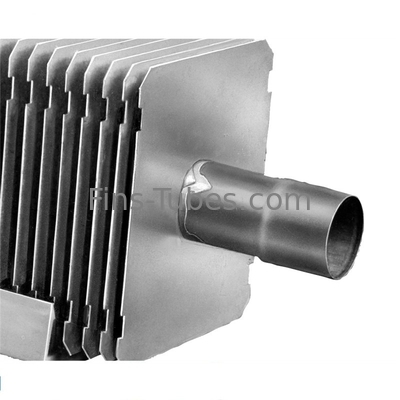

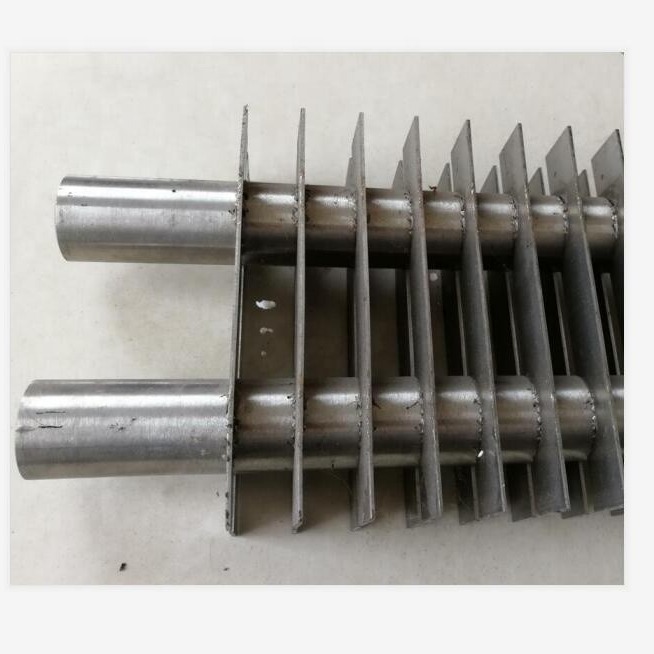

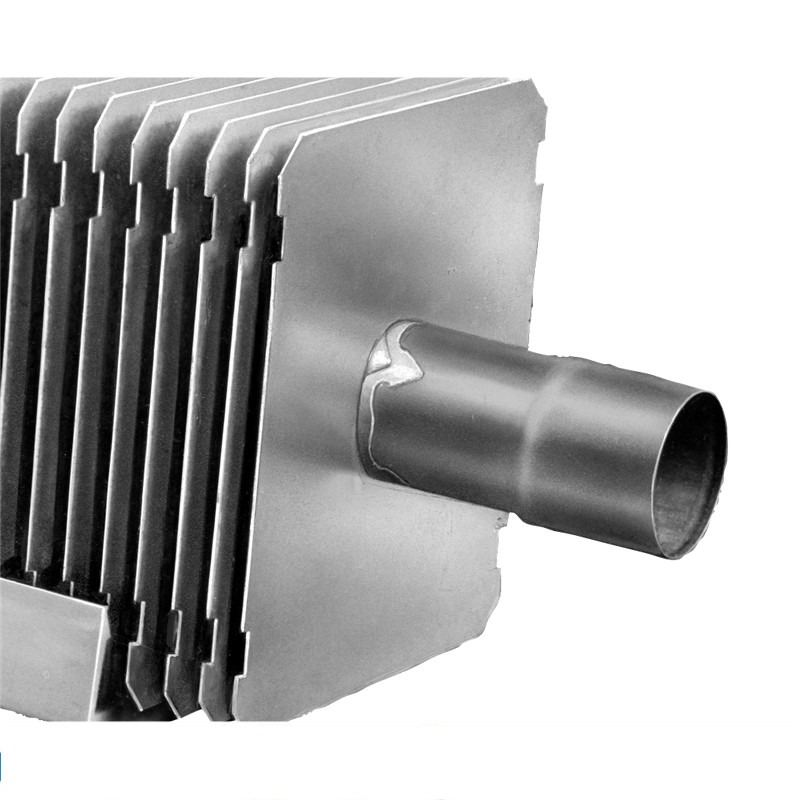

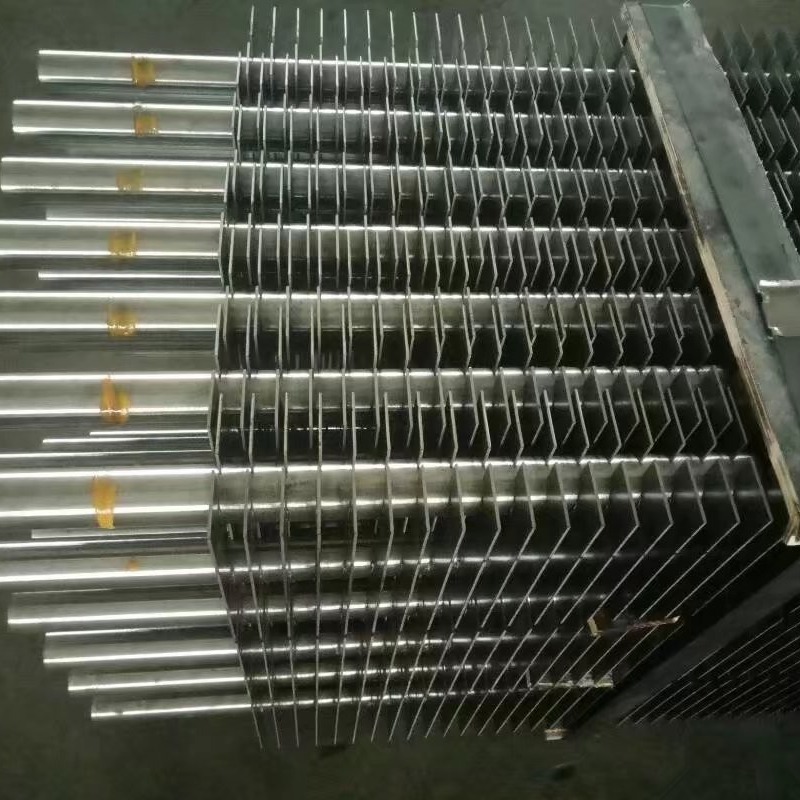

Hフィンは,鋼鉄のベースチューブに溶接されます. 私たちはそれをHフィンのタイプチューブと呼びます. このフィンのために,私たちはチューブスワージング,肘,曲線 (90° / 180° またはクライアントの設計に応じて)エコノマイザー,熱交換機,海洋ボイラーなどに様々な用途があります
品質試験
方形または長方形Hのフィニントチューブの質は,水静止または気圧試験によって保証されます.内管と外翼の間の機械的な結合を検証するための渦巻電流試験と拉伸試験.
受け入れ基準
クライアントの設計と配達条件 (TDC) の承認
表面塗装
外側には赤酸化亜鉛リン酸プリマーと内側には水溶性錠剤の揮発性腐食抑制剤 (VCI) があります.
|
一般的なH型フィン生産能力 |
H型フィンチューブの一般仕様 |
|
生産施設: 6台のフィンニングマシン |
管の過剰摂取量:最大73mm |
仕様:
|
ポイント |
一般資料 |
人気ASTM/ASME材料 |
|
中核管の材料 |
炭素鋼 |
1炭素鋼:A106 / A179 / A192 / A210など |
|
ストッド |
炭素鋼 |
1炭素鋼
|
尺寸データシート 我々は供給しています.
|
Hフィンの一般説明 |
私たちが作る人気の仕様 |
|
トューブ OD (mm) |
25mmから73mm |
|
管の壁厚さ (mm) |
2.5mm ミニ |
|
管の長さ (mm) |
18000mm 最大 |
|
フィン厚さ (mm) |
1.5mmから3.5mm |
|
フィンピッチ (mm) |
10mm ミニ |
|
詳細についてはメールしてください. |
|
競争力

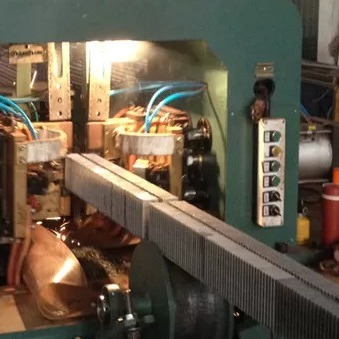

H-FIN TYPEのフィンニングマシン6台を含む1万平方メートル以上のワークショップがあり,毎日最大20トンの挤出能力があります.
広角型または長方形のフィンのHフィンのチューブは,高圧ボイラーにとって好ましいチューブ選択です.
ペンダント は スタンプ 処理 で 幾乎 どんな 形 と サイズ で も 製造 できる.
線状のフィンとチューブ間隔は,煙や汚れのある環境で優れた選択で清掃を可能にします.
羽根の高さと距離は 熱伝達の考慮によってのみ制限されます
フィンとチュービングは類似した金属でも異なる金属でもあり得る.
