| Brand Name: | Dellok Yonghui |
| Model Number: | 突き出されたひれ付き管 |
| MOQ: | 1 枚 |
| 価格: | $10 - 1000 /Piece/Pieces |
| Delivery Time: | 1〜3週間 |
| Payment Terms: | L/C,T/T,D/A,D/P,ウェスタンユニオン,マネーグラム |

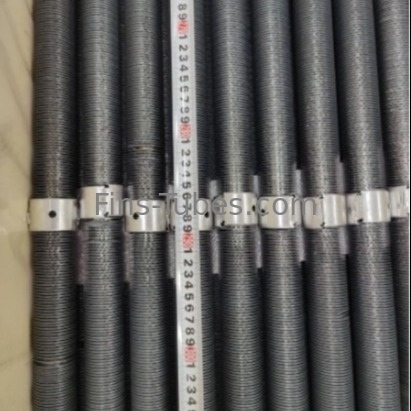

DELLOK SA 179 ガルバナライズドパイプ エクストルーズドフィニングチューブ サポート
わたしたち に つい て
DELLOK (YONGHUI RADIATING PIPE MANUFACTURING CO.,LTD.) は,2002年に設立され,中国の江蘇に位置しています.現在,同社は6600万元を固定資産として保有している.200人以上の従業員と33人の技術スタッフ. 我々は4つのアルミニウム加工生産ラインを持っています. 年間加工能力は2万トン以上です.そして,私たちは5つのチューブ描画生産ラインを持っています製造ラインは47本で,アメリカから輸入された1本で,年間生産能力は1200万m2です.品質は 永遠の追求のテーマです 生産ワークショップ 細心の作業標準化管理システムと体系的な品質保証は,Dellok (YONGHUI) の最高の品質へのコミットメントです.品質管理は,最終プロセスの検出だけではありません生産プロセス全体を通して 私たちは品質管理と保証システムを導入します パイプの各バッチはサンプルとテストされます記録は最終製品の品質保証として保管されます.
エクストルードフィンチューブ製品説明:
鉄鋼とアルミの冷たい巻き金管の加工技術は,アルミ管と鉄鋼管から二金属複合管に製造されます.機械的な冷たいローリングチューブの後でフィニングチューブが形成されます.
アルミ管の物理的特性に基づいて,鋼管の中核を搭載した管は,冷たく巻きられたアルミフィンと密接に結合したフィニング管に作られる.
エクストルーズド・フィン・チューブ 製造プロセス:
翼は,円滑な厚壁の空白管からコア管の上に滑らかに冷たくロールされる.三つのマルチスピンドルディスクパックが空白管を螺旋型の高い翼に押し出します.
この過程では,空洞な空白管の内径が小さくされ,同時にコア管に圧迫され,機械的に固い関節が生成されます.
フィン材料:アルミ/銅
核管材料:炭素鋼/炭素
合金鋼/不?? 鋼/ニッケル合金/銅/銅合金/チタン
高圧水噴出器で,フィニングを変形させずに簡単に清める
管は,機械的に伸縮されず,フィニングに固執している
均一で信頼性の高い熱伝達
管とフィンの間には電磁腐食がない
翼は振動に耐える
工業用には最適です
要求の高いアプリケーションにおける品質/価格の比率
アルミチューブ属性:
アルミニウムフィンは,ベースチューブとアルミニウムマフチューブからなる二金属管から形成される.フィンは,アルミニウムマフチューブの壁厚さから冷回転プロセスで形成される.エクストルーデッドフィンは,ベースチューブに非常に良い腐食保護を与える底管は羽間の空気には見えません.
挤出したペニント管の最大動作温度は325°Cである.
フィン材料 - アルミ (または) 銅
管材 - 理論上制限なし
アルミニウム製 突出管 応用:
これらのフィンチューブは,エアフィンクーラー,ドライヤー,レージエーターなどで適用され,食品と農業,発電所,化学工業,鉄鋼工場などの産業で好まれています.冷却装置など.
| 製品仕様 | ||
| トューブオーダーダース | 10~51 (mm) | 0.4~2 |
| 管の壁 | 1.65~3.0 (mm) | 0.065~0.118 |
| 管の長さ | ≤18,500 (ミリ) | ≤60.7フィート |
| フィン ザック | 0.3~1.2 (mm) | 0.012~0.047 |
| 羽根の高さ | 5~16 (mm) | 0.2~0.63 |
| フィンピッチ | 100~555 (ミリ) | 3~14 FPI |
| フィンタイプ | エクストルーデッド | |
| 材料の組み合わせ | ||
| フィン素材 | アルミニウム (最も一般的なグレード:Alu.1100アルー1060アルウ.6063) | |
| 銅 | ||
| 管材 | C.S. (最も一般的なグレード:A179,A192,SA210 GrA1/C,A106 Gr B) | |
| S.S. (最も一般的なグレード:TP304, 316, 321, 347,A789) | ||
| 銅 (最も一般的なグレード:UNS12200,14200,70600,CuNi70/30,CuNi90/10) | ||
| タイタン (最も一般的なグレード:B338Gr2) | ||
| 適用される 温度 |
300°C | |
| サービス 種類 | 中気温,大気中の腐食性環境 | |
製品カテゴリー:エクストルーズド・フィン・チューブ
フィンタイプ:外押ししたフィンチューブ
管材:銅,銅ニッケル,ステンレス鋼,チタンなど
フィン材料:銅,アルミ
アルミニウム製の圧縮されたフィニング管 (アルミニウム管で覆われたベースチューブ) (ベースチューブは炭素鋼,ステンレス鋼,銅でできることがあります) 機械圧縮によりチューブフィニングを形成します.フリンベースとチューブの外壁がよく合っている熱伝達係数と熱伝送性能が高い.
アルミ製の圧縮式フィニング管,またアルミ管で覆われたベースチューブを用い"統合フィニング管"とも呼ばれる.ベースチューブは炭素鋼,ステンレス鋼,機械による挤出による銅管のフィンを形成し,フィンのベースと管の外壁が密接にフィットしているため,このフィンの管制御は,高い熱伝達係数と熱伝達性能を持つフィンの管を作ることができます.エクストルーズド・フィン・チューブ鉄,銅,アルミのチューブから複合ローリングで作れる. 結合が密く,熱抵抗が低く,熱伝達性能が良く,強度が高い,流量損失が少ないという利点がある.耐腐食性能が高い長期間の熱冷の労働条件下での変形に容易ではない,長い労働寿命など.
エクストルーデッドフィニングチューブ製造プロセス
パイプライン - 圧縮またはローリング - ストライプ剥離 - 洗濯 - 圧力テスト - 爆発吹き - 梱包
についてエクストルードフィンチューブアルミの外管とほぼあらゆる材料の内管からなる二金属管から成る.このフィンは,優れた熱伝達性能と寿命を持つ統合フィンを提供するために,外管の外側から材料をロールすることによって形成されます.圧縮されたフィンは,ベースチューブに優れた腐食保護を提供します.
複合金属複合管の製造方法は,主に挤出方法を含みます.二金属複合管は,マンドルで覆われ,ローラーブレッドの回転によって駆動されます.複合管は,ローリング溝とコアヘッドによって形成された空洞を通って外表面に加工されます.この方法によって生成される熱伝送管は,外側の管とフィンを備えた有機的な整体であるため,接触熱損失の問題はありません.熱伝達効率が高く.
よくある質問
1.フィン チューブ は 何 を 意味 し て い ます か
フィンチューブ (フィンチューブ) とは,外面を囲む小さなフィンを持つチューブである.これらのフィンツはフィルターとして機能し,チューブ内の材料から外空間へ熱を転送するメカニズムである.フィンチューブ は,熱い 液体 から 熱い 液体 に 熱 を 管 の 壁 を 通し て 送る 必要 が ある 用途 に 用い られ ますこの熱伝達の速度は3つの要因に依存します.
2つの液体間の温度差です
各流体と管壁の間の熱伝達係数
液体が被曝する表面面積.
2.羽根管の熱交換器はどこで使われますか?
羽状管式熱交換器は,一般的に空気,水,石油,ガスなどの流体を冷やしたり熱したりするために空気を使用するか,廃棄熱を吸収または回収するために使用することができます.これらの熱交換器は,石油とガスを含む幅広い産業で使用できます.発電,海事, HVAC&R
3.エクストルーデッドフィンチューブとは?
エクストルーデッドフィニングチューブは,アルミニウム表面が冷たいプラスチック変形によってフィニングされている二金属管です.シングルメタルチューブ (モノメタルフィンのチューブとも呼ばれます) とバイメタルチューブ (複合型挤出フィンのチューブ) .
4.なぜアルミニウムがフィンの材料として推奨されるのか?
高い耐腐蝕性,形状性,高熱伝導性により,アルミニウムはこれらの熱交換器の建設に理想的な材料となります.典型的な溶接式熱交換器 (ラジエーターまたは冷却器) は,フィンを含む管,サイドプレート,ヘッダープレート
