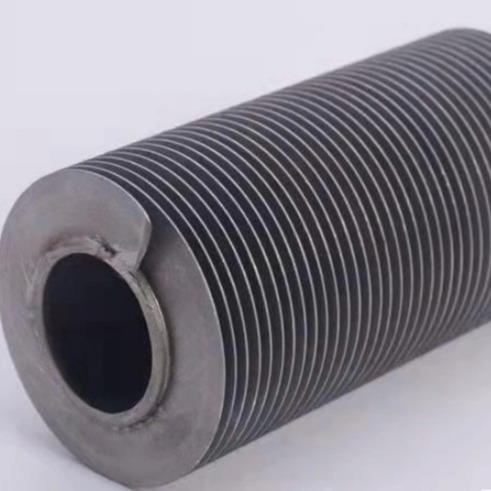

DELLOK ボイラー用 アルミ内蔵フィンチューブ
私達について
専門的な熱交換器工場で 20年の経験があります. 目的 (金属,食品,石油化学医薬品,飲料,排水,冷蔵庫など...)
Dellok Youngは,R&D,設計,生産,販売を統合する様々な熱交換器のプロフェッショナルメーカーです.生産された熱交換器は主に石油化学,電力,紙製造空気ヒーター,食品産業の植物タンパク質粉末,スターチ,その他の空気ヒータースプレー乾燥システムなど.
現在,同社は専門的な技術革新チームと専門的なアフターセールススタッフを擁しています.同社の生産工場は約18,000平方メートルの面積をカバーしています.複数のプロフェッショナルで高度なCNCと自動生産機器を備えています専門の証明書や特許を数多く取得しています
同社は専門的な外貿易チームを持ち,様々な地域との貿易協力を行っています. Some global partners conducted on-site inspections of the production plants and were very satisfied with the inspection results and established long-term strategic cooperative relationships with our company.
製品説明
アルミニウム組み込みフィンネッドチューブは,チューブの壁に機械的に組み込まれているアルミニウムフィンネッドストライプで構成されています.外径のチューブにロープを掘るツールによって制御されます.羽根の底を溝に導いて,最後に,羽根の底に閉じられた溝をロールすることによって,羽根を固定します.この強い機械的結合は,振動と継続的な熱循環に耐え,アルミL脚のフィニング管よりもはるかに高い温度に耐えることができます典型的なフィンの間隔は,チューブ長さの1インチあたり10フィンの間隔です.これは変化することができます.
G 羽根管 製造プロセス
材料を移動させると基管に螺旋状の溝が形成され,フィンは緊張下で溝に巻き込まれ,その後,移動した材料をバックフillingしてフィンの根をチューブにロックします.
フィン材料: アルミベース
管材:簡単に加工できる材料
G 羽根管 利点
高いフィンの安定性 優れた熱伝達 高温
設定により,フィン/チューブ壁との接触は恒常であり,壁温度は最大450°Cまで使用できます.
翼は長さ全体に固定されており,部分的に根が抜かれても解き放たれない.
この種のペニント管は,効率性/コスト比が良いため,最適な選択肢の一つです.
G 羽根管 仕様
| 製品仕様 | ||
| トューブオーダーダース | 19~51 (ミリ) | 3/8~2 |
| 管の壁 | 2.11~3.5 (mm) | 00.083~0.138 |
| 管の長さ | ≤18,500 (ミリ) | ≤60.7フィート |
| フィン ザック | 0.3~0.5 (mm) | 0.012~0.02 |
| 羽根の高さ | 10~16 (ミリ) | 0.394~0.63 |
| フィンピッチ | 100~433 FPM | 3~11 FPI |
| フィンタイプ | G | |
| 材料の組み合わせ | ||
| フィン素材 | アルミニウム (最も一般的なグレード:Alu.1100アルー1060アルウ.6063) | |
| 銅 | ||
| 管材 | C.S. (最も一般的なグレード:A179,A192,SA210 GrA1/C,A106 Gr B) | |
| S.S. (最も一般的なグレード:TP304, 316) | ||
| 銅 (最も一般的なグレード:UNS12200,14200,70600,CuNi70/30,CuNi90/10) | ||
| タイタン (最も一般的なグレード:B338Gr2) | ||
| 適用される | 400°C | |
| 温度 | ||
| サービス 種類 | 高温 | |
よくある質問
1.フィンチューブとは?
熱交換器の主要な部品は,羽根管です.外側に羽根が加えられ,外側の流体との接触面を拡大します.熱を交換し,チューブ内の液体とチューブの外の液体との間に.
2.ファインチューブ製品はどこで使われますか?
我々の主要市場は航空宇宙,石油・ガス,原子力,発電,化学プロセス,医療機器産業ですしかし,我々はまた,脱塩などの新興部門のための製品を開発しています.地熱エネルギー スポーツ 自動車産業他の用途のためにチューブが必要な場合は,連絡してください. 我々はあなたの要求について議論することを喜んでます..
3."G"フィンチューブか 埋め込まれたフィンチューブとは?
名前からわかるように,埋め込まれたフィンチューブまたはGフィンチューブは,表面のフィンチューブを拡張し,フィンがベースチューブに外側から適用される.ベースチューブに継続的に溝が形成され,フィンエッジは溝に挿入されます溝にフィンを挿入した後に,ロールを組んで溝を裏に埋め,フィンをベースチューブにしっかりと埋め込む.
インベディングの強度,またはFin to Tubeボンドテストとして知られているのは,3kgのフリーワイトを孤立したフィンの上に吊り付けることで確認されます.ベースチューブに正しく埋め込まれているか確認します.
4."G"フィンチューブは何でできているの?
"G"フィンチューブまたは埋め込まれたフィンチューブは,ベースチューブとフィンストライプ材料の2つの主要部品でできています.我々は,ベースチューブとフィン材料の次の組み合わせで"G"フィンチューブを供給することができます:
ベースチューブ材料:炭素鋼,合金鋼,軽鋼,ステンレス鋼,ERWまたはシームレスプロセスで製造されたチューブ
5."G"フィンのチューブや埋め込みフィンのチューブはどこで使われますか?
"G"フィンチューブまたは埋め込まれたフィンチューブは主にエアフィンクーラーや多くの異なるタイプのエアクーラーで使用されます.このタイプの"G"フィンチューブは,主に熱伝達の温度が少し高い範囲にある領域で適用されます.組み込みフィンのチューブは,主に高温の場所,および作業環境がベースチューブに比較的不腐食性のある場所で使用されます.
"G"フィンチューブが使用されている主要産業は,プロセス化学工場,精製工場,ガス加工工場,鉄鋼工場,発電所,肥料製造工場などです.
6.品質の良い製品をどうやって確保しますか?
私たちは常に顧客にとって 最も重要なものとして 品質を重視し 品質を原材料の検査から 生産の検査 水圧試験 耐久性試験まで 制御していますまた,第三者が確認を許可することができます.裸のチューブとストリップの検査報告が来る
裸管のミール試験認証
フィン用のミールテスト認証
