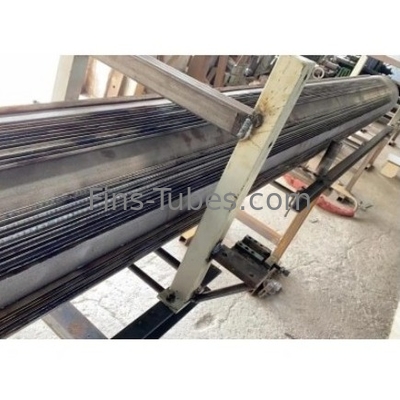

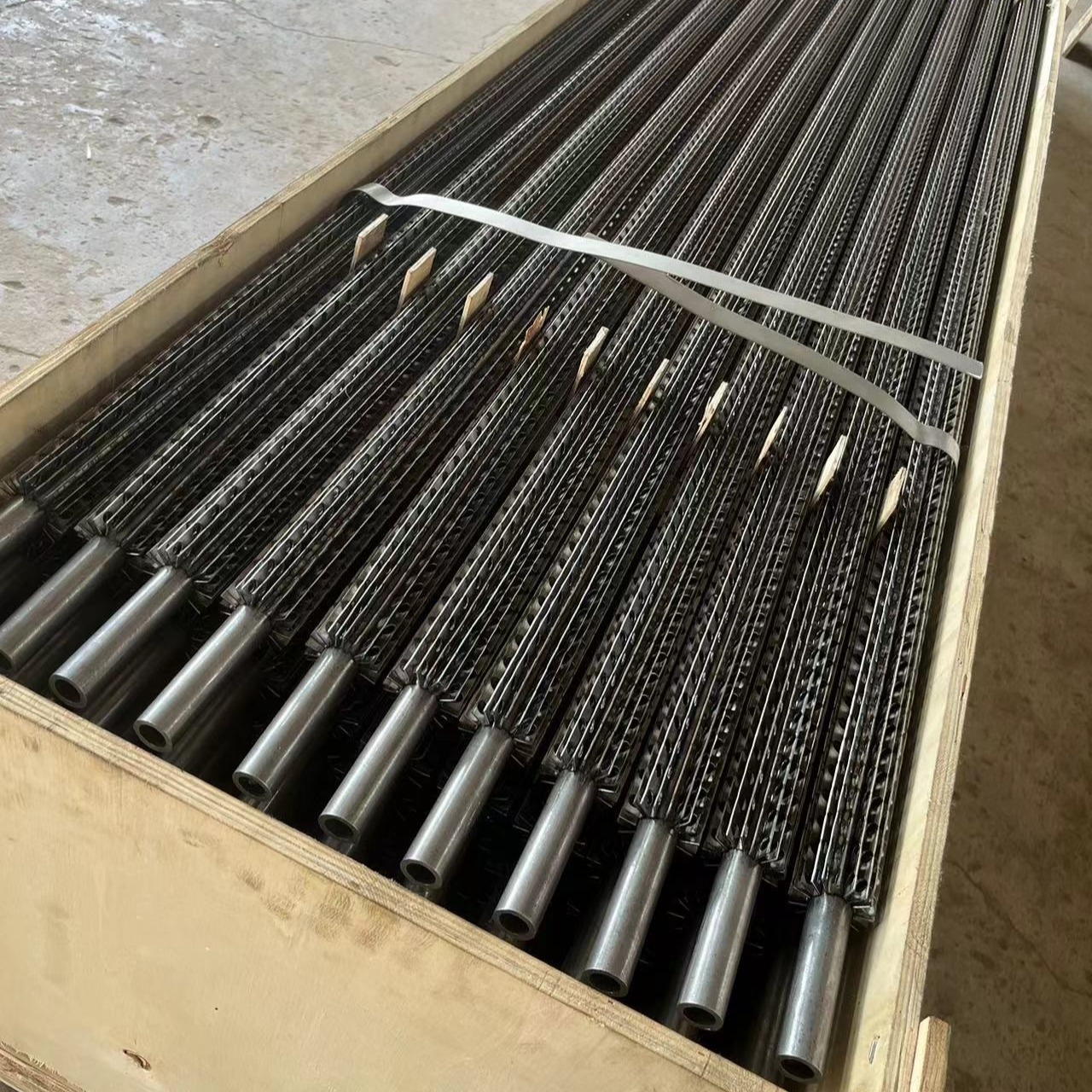

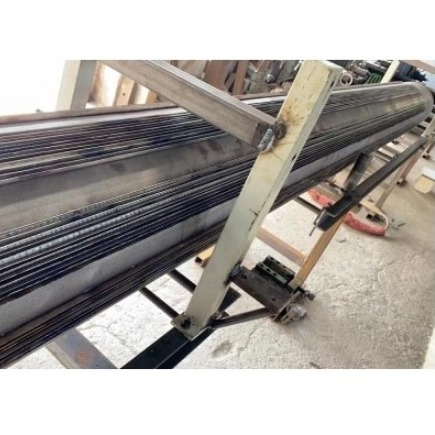

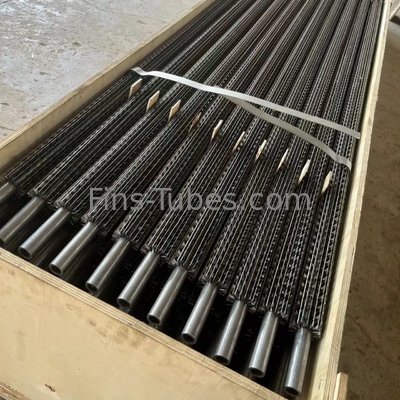

DELLOK 高温炭素鋼のブラウン色のフィニングチューブ
わたしたち に つい て
Dellok ((YONGHUI放射管製造株式会社) は,2002年に設立され,中国南京に位置しています.我々はハービンエアコン株式会社に加盟しました.中国で最もプロの産業メーカーになりました. 開発の多くの年を経て,今,会社は固定資産6600万元,従業員200人以上,技術スタッフ33を持っています. 我々は4アルミニウム加工生産ラインを持っています,年間加工能力が20以上製造ラインは47本 製造ラインは1本 アメリカから輸入された年間生産能力は1200万m以上.
品質は 永遠の勝利の追求のテーマです
この溶接式構成は,溶接された螺旋翼管のように,実質的にあらゆる熱伝送アプリケーションに使用できます.フィンチューブ螺旋型ペニント管は,主に幾何学的な考慮によって支配されているようです.例えば,いくつかのヒーター構成は,他のチューブの中に挿入されたフィニング管で構成されています. 縦フィニング管は,そのようなアプリケーションのための明らかな選択です.他のケースでは,ユーザーは縦翼管管が垂直方向に向き合う装置では 羽の向きは,管の羽の側から液体の排水を容易にする. The longitudinal fin configuration is most commonly used in shell and tube type applications such as in double-pipe and multi-pipe heat exchangers where the longitudinal fin tube is telescoped inside the bore of a larger tube shell熱は,フィンの管の穴を通過する液体と,殻の穴を通過する液体の間に転送されます.殻 の 穴 を 通過 し て いる 液体 は 縦 翼 の 間 に 押し付け られ ますこの場合,螺旋状のフィンは 液体の流れを阻害し, 液体がフィンの間に流れることを許さない.
製造 プロセス
縦の長さに沿って長さ方向に抵抗溶接フィンで生産される溶接した鋼管) フィンストリップはまずU型チャネルに形成され,Uの各足がフィンを形成します.チャネルは適切な長さに切られ,その後チューブの長さに沿って方向化されます.ブラウンフィンのチューブ) と抵抗を溶接した.チャネルはペアで溶接され,直径対照的に-したがって,指定されたフィンの数は常に4の倍数である必要があります.
特定のパイプのために炭素鋼の溶接管) またはチューブサイズで,適切なフィンの高さとフィンの数を指定することで,チューブ長単位あたりの望ましい熱伝送表面面積を得ることができます.最大数羽は,管の外径に依存します 大きいOD管は,より多くの羽を収容できます.
| 製品仕様 | |||
| トゥーブ過剰摂取: | 12~273 (ミリ) | 3/8~10 (NPS) | |
| 管の壁のスイッチ: | 2.11~25.4mm) | 0.08~1 | |
| 管の長さ | ≤12000 (mm) | ≤39フィート | |
| ピンチ Thk: | 1.0~1.5 (ミリ) | 0.04~0.06 | |
| 羽根の高さ: | 5~25 (mm) | 0.2~0.98 | |
| フィンQty: | 1U~36U | 1U~36U | |
溶接 プロセス
長長フィニングチューブは,管の長さに沿って長長方向に抵抗溶接フィニングで生産されます.フィニングストライプは,まずU型チャネルに形成されます.Uの各足がフィンを形成するように. チャンネルは適切な長さに切断され,その後,管の長さに沿って方向化され,抵抗を溶接します. チャンネルはペアで溶接されます.直径対照的に,したがって,指定されたフィンの数は常に4の倍数でなければならない..
特定のパイプまたはチューブサイズでは,適切なフィンの高さとフィンの数を指定することで,チューブの長さ単位あたりの望ましい熱伝送表面面積を得ることができます.最大数羽は,管の外径に依存します 大きいOD管は,より多くの羽を収容できます.
表面 処理 と 保護
ステンレス材料を除く各管は,溶接の前に,ほぼ白色状態に磨き機で磨きされます.輸送と場所の保管のために,フィニング管が覆われる.通常は3ヶ月間の予防期間を保証します. 長期の予防のための他のコーティング材料もクライアントの要求に応じて利用できます.
よくある質問 (FAQ)について 縦翼フィニッシュチューブ:
1.羽根 管 は 何 に 用い られ ます か
空気熱交換器では,液体とガスの間で熱伝送が行われる.空気側の熱係数が低い場合表面面積を増やし,部品間での熱伝達の速度を速める.
2.羽の高さはどのように計算されますか?
羽根の長さ計算機は,羽根の長さを計算するために,羽根の長さ = (周周-((2*高さ))/((4*羽根の数) を使用します.効果的熱伝送に必要な羽の長さとして定義されます..
3.縦翼管とは?

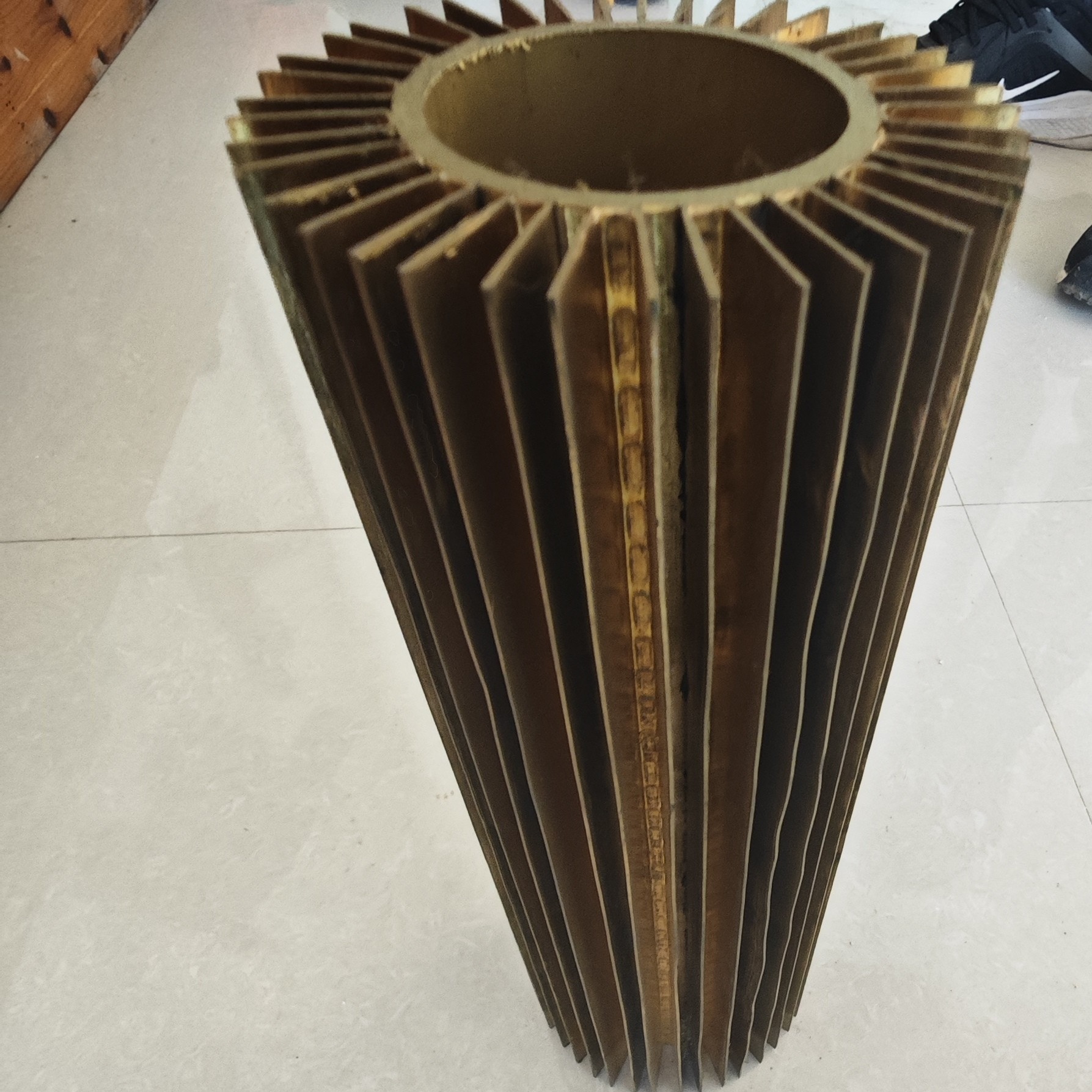

ロープの長さに沿って長さに沿った方向で高周波抵抗の溶接フィンによって生産する,ブロン・フィンチューブとも呼ばれる長長フィンチューブ.
4.縦翼管の特性とは?
効率的な空間での熱伝達の効率を向上させる
必要な熱伝送表面の設置スペースを削減します
設備のコストを削減し,高い運用信頼性を有します
管の側側の圧力が下がり,操作コストが削減されます.
鋼管の硬さは向上し,鋼管の地震性能も向上します.
熱の伝送を高め 流出抵抗と金属消費を減らす
5.縦翼管の用途は?
我々は,長長フィニングチューブを供給します.
双管式熱交換機
多管式熱交換機
燃焼性のあるヒーター
ガス冷却機
タンクヒーター
石油,電力,化学,石油化学など 様々な産業のニーズに対応できます
6.品質をコントロールするにはどうすればいいですか?
私たちは常に顧客にとって 最も重要なものとして 品質を重視し 質を原材料の検査から 生産の検査 水圧試験 耐久性試験まで 管理していますまた,第三者が確認を許可することができます..
裸のチューブとストリップの検査報告が来る
裸管のミール試験認証
フィン用のミールテスト認証
フリンドチューブ用のミール試験認証
細管の寸法と視覚検査報告
