| Brand Name: | Dellok Yonghui |
| Model Number: | 縦方向のFinned管 |
| MOQ: | 1本 |
| 価格: | $10 ≥1 Piece/Pieces |
| Delivery Time: | 1〜3週間 |
| Payment Terms: | L/C、T/T、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |

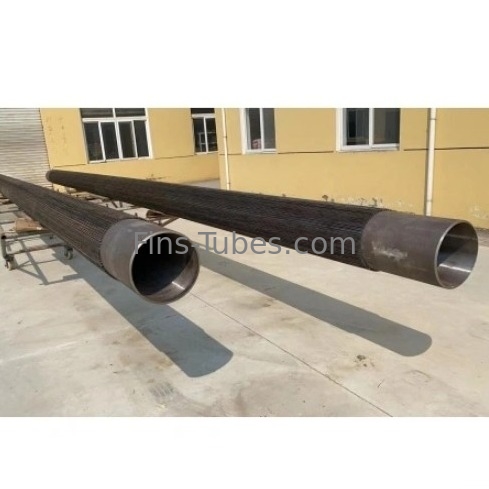

DELLOK 蒸気から空気へのガス冷却器 縦横のフィニングチューブ
わたしたち に つい て
DELLOK (YONGHUI RADIATING PIPE MANUFACTURING CO.,LTD.) は,2002年に設立され,中国の江蘇に位置しています.現在,同社は6600万元を固定資産として保有している.200人以上の従業員と33人の技術スタッフ. 我々は4つのアルミ加工生産ラインを持っています. 年間加工能力は2万トン以上です.そして,私たちは5つのチューブ描画生産ラインを持っています製造ラインは47本で,アメリカから輸入された1本で,年間生産能力は1200万m2です.品質は 永遠の追求のテーマです 生産ワークショップ 細心の作業標準化管理システムと体系的な品質保証は,Dellok (YONGHUI) の最高の品質へのコミットメントです.品質管理は,最終プロセスの検出だけではありません生産プロセス全体を通して 私たちは品質管理と保証システムのセットを導入します パイプの各バッチはサンプルとテストされます記録は最終製品の品質保証として保管されます.
縦横のフィニングチューブ製品説明:
縦軸フィンチューブ(フィニングチューブ) U型フィニングチャネルのような長長フィンは,チューブの長長軸に沿って溶接された抵抗です.縦翼管は,管の長さに沿って縦方向に抵抗溶接翼で製造される.フィンストリップはまずU型チャネルに形成され,Uの各足がフィンを形成します.適切な長さにカットされ,その後,管 (パイプ) の長さに沿って方向化され,抵抗は,場所に溶接チャンネルはペアで溶接 Tubeサイズ: 3⁄4 "ODから12" NPS (12.75"OD) フィンの高さ: .21"から1 1⁄2"のフィンの厚さ: 20ガラット (.035") から 18ガラット (.050") 材料:銅,軽鋼,ステンレス鋼,ニッケル合金.
縦翼管 製造プロセス:
長長フィニングチューブは,管の長さに沿って長長方向に抵抗溶接フィニングで生産されます.フィニングストライプは,まずU型チャネルに形成されます.Uの各足がフィンを形成するように. チャンネルは適切な長さに切断され,その後,管の長さに沿って方向化され,抵抗を溶接します. チャンネルはペアで溶接されます.直径対照的に,したがって,指定されたフィンの数は常に4の倍数でなければならない..
特定のパイプまたはチューブサイズでは,適切なフィンの高さとフィンの数を指定することで,チューブの長さ単位あたりの望ましい熱伝送表面面積を得ることができます.最大数羽は,管の外径に依存します 大きいOD管は,より多くの羽を収容できます.
縦翼管(炭素鋼の溶接管)利点:
1他の普通の溶接ヘリカルフィンチューブよりも長い使用寿命.
2より安全で エネルギーを節約できます
3粘着性のある液体の熱伝達の速度を増加させる.
4穴が開いたフィンのタイプは,フィンのチャネルから液体の排水が問題になるたびに使用されます.
5縦のフィンのチューブは水平の交換器で広く使用されています.
ブラウンフィンのチューブP属性:
効率的な空間での熱伝達の効率を向上させる
必要な熱伝送表面の設置スペースを削減します
設備のコストを削減し,高い運用信頼性を有します
管の側側の圧力が下がり,操作コストが削減されます.
鋼管の硬さは向上し,鋼管の地震性能も向上します.
熱の伝送を高め 流出抵抗と金属消費を減らす
縦横のフィニングチューブ(溶接した鋼管) 申請:
縦翼管は,一般的に石油化学産業に使用され,特に高温,高圧アプリケーションに適しています.
縦横のフィニングチューブ 仕様:
| 製品仕様 | ||
| トューブオーダーダース | 16~273 (mm) | 3/8~10 (NPS) |
| 管の壁 | 2.11~25.4 (ミリ) | 0.08~1 |
| 管の長さ | ≤12,000 (ミリ) | ≤39フィート |
| フィン ザック | 1.0~1.5 (ミリ) | 0.04~0.06 |
| 羽根の高さ | 5~25 (mm) | 0.2~0.98 |
| フィンピッチ | 1U~36U | |
| フィンタイプ | オーロロロ | |
| 材料の組み合わせ | ||
| フィン素材 | C.S. (最も一般的なグレード:Q235B) | |
| S.S. (最も一般的なグレードはAISI 304, 316, 409, 410, 321,347) | ||
| アース | ||
| 管材 | C.S. (最も一般的なグレード:A106 Gr.B) | |
| SS (最も一般的なグレードはTP304です.316, 321, 347) | ||
| A.S. (最も一般的なグレードはT/P5です.9,11,2291) | ||
製品カテゴリー:縦横のフィニングチューブ
